От костра до светодиода: техническая революция на маяках Севера

На протяжении столетий маяк ассоциировался прежде всего с открытым огнем. На вершинах первых деревянных, а затем и каменных башен располагалась не линза, а большая железная решетка-жаровня. Ночью в ней сжигали дрова или уголь, облитые маслом для лучшего возгорания. Эффективность такого метода была крайне низкой. Чтобы поддерживать достаточно заметное пламя, требовались колоссальные объемы топлива. Например, на Дагерортском маяке в Балтийском море в начале XVIII века ежегодно сжигали около 900 саженей дров — огромную поленницу высотой с пятиэтажный дом. Заготовка, доставка и хранение таких запасов в удаленных местах были отдельной логистической проблемой, а риск пожара на деревянной конструкции маяка делал службу смотрителя опасной вдвойне.

Параллельно с развитием ярких одиночных маяков на опасных участках фарватеров и при входе в порты появилась иная, не менее важная навигационная система — створные знаки. Их задача была не просто предупредить о близости берега, а указать судну единственную безопасную линию движения — подобно тому, как рельсы ведут поезд. Принцип работы створа прост: на берегу устанавливали две башни или знака — передний (нижний) и задний (более высокий). Они располагались строго на одной прямой, совпадающей с осью судового хода. Когда капитан или лоцман видел, что оба знака находятся на одной вертикальной линии («в створе»), это означало, что судно идет точно по безопасному курсу. Малейшее отклонение вправо или влево сразу было заметно по смещению знаков относительно друг друга.

Иногда створы годами заменяли собой капитальные маяки. Так произошло на мысе Зимний (будущий Зимнегорский маяк). В середине XIX века средств на его строительство не было, и вице-адмирал Архангельского порта Александр Иванович Траверсе распорядился поставить на мысе временные дневные створные знаки. Эти простые сооружения, указывавшие безопасный проход мимо отмелей, исправно служили около 35 лет, пока наконец не был построен настоящий маяк.

Первые створы были крайне примитивными, но от этого не менее эффективными. Например, в селе Кашкаранцы на Терском берегу Белого моря в начале XX века для проводки судов в бухту установили два деревянных щита с черной вертикальной полосой. Эти дневные знаки не имели освещения, но их четкие геометрические формы были отлично видны на фоне тундры в светлое время суток. Обустройство створа требовало создания целой инфраструктуры. Яркий пример — Южная и Северная Мудьюгские створные башни в Белом море. До 1874 года за простыми башнями наблюдали пограничники. Но когда на них установили осветительные аппараты, потребовалась отдельная команда. Для пяти человек маячной команды рядом построили два жилых дома и хозяйственные помещения, основав небольшой поселок. Так створ из пары ориентиров превратился в полноценный технологический и жилой комплекс.

1. Изобретение швейцарского физика Эймэ Арганда в 1780-х годах стало ключевой вехой в истории освещения, включая маячное дело. До его работы обычные масляные лампы представляли собой простые сосуды с фитилем — они коптили, давали тусклый, мерцающий свет и быстро прогорали. Арганд кардинально улучшил конструкцию, создав первую по-настоящему эффективную лампу.

лавным новшеством была полая цилиндрическая фитиль, помещенная между двумя металлическими трубками. Воздух мог свободно поступать к фитилю не только снаружи, но и изнутри, что обеспечивало полное и равномерное сгорание топлива. Сверху над пламенем устанавливался стеклянный цилиндр (дымоход), который выполнял три функции:

1. Защищал пламя от ветра и сквозняков.
2. Создавал тягу, усиливая приток кислорода и делая пламя более стабильным и ярким.
3. Увеличивал светоотдачу, направляя поток света вверх.

Для еще большей эффективности Арганд добавил к лампе механизм с часовой пружиной для автоматической подачи фитиля и первый в истории регулируемый стеклянный абажур (рефлектор), который можно было опускать или поднимать, меняя интенсивность света.

Именно лампа Арганда, в паре с новыми параболическими рефлекторами из полированной меди, стала основой для первого качественного скачка в мощности маячных огней в конце XVIII — начале XIX веков. Она давала ровное, яркое и бездымное пламя, которое рефлектор мог превратить в направленный луч. Это изобретение подготовило почву для следующей великой революции — внедрения линзы Френеля, которая уже работала с гораздо более совершенным источником света.
Таким образом, лампа Арганда стала недостающим технологическим звеном между примитивными открытыми очагами и сложными оптическими системами, осветив путь не только в домах, но и на опасных морских побережьях.

Прорыв наступил не с поиском нового топлива, а с изобретением, позволившим кардинально усилить существующий источник света. В 1820-х годах французский физик Огюстен Френель предложил революционное решение для маячных линз. До этого использовались тяжелые и толстые стеклянные линзы, которые плохо пропускали свет и были сложны в изготовлении. Френель предложил радикально новую конструкцию: вместо цельного куска стекла использовать набор концентрических колец, каждое из которых представляет собой отрезок линзы с определенным углом наклона. По сути, он «нарезал» обычную выпуклую линзу на сотни призматических сегментов, удалив из центральной части весь бесполезный материал, не участвующий в преломлении лучей.

Такая ступенчатая линза, названная его именем, при той же оптической силе стала в разы легче и тоньше. Но главное — она научилась «ловить» и собирать в параллельный пучок до 98% света от лампы, которая в ней находилась. Тусклое пламя масляного светильника, пропущенное через линзу Френеля, превращалось в мощный луч, видимый за 20–30 миль. Это изобретение навсегда изменило навигацию. Теперь смотрителю не нужно было поддерживать гигантский костер — достаточно было одной хорошо настроенной лампы внутри сложного стеклянного аппарата.

Однако у новой технологии сразу появились свои сложности. Чтобы судно могло отличить маяк от других огней, луч должен был мигать. Это означало, что массивную линзу (отдельные экземпляры весили до 2,5 тонн) нужно было непрерывно вращать вокруг источника света. Сначала для этого использовали хитроумные часовые механизмы на гирях, которые смотритель регулярно заводил. В конце XIX века для облегчения вращения линзы стали помещать её опорную чашу в жидкую ртуть. Трение сокращалось, вращение становилось плавнее. Но за это удобство маячники платили высокую цену. Пары ртути, скапливавшиеся в замкнутом пространстве фонарного помещения, вызывали хроническое отравление, которое современные исследователи связывают с необъяснимыми случаями «маячного безумия», когда смотрители впадали в депрессию или начинали вести себя неадекватно.

В прозрачной трубке находились четыре стержня, один из которых был вычернен. Днем солнечные лучи нагревали черный стержень, он расширялся и механически перекрывал клапан подачи газа к горелке. С наступлением темноты стержень остывал, клапан открывался, и газ поступал к запальнику. Это изобретение, за которое Дален получил Нобелевскую премию, позволило экономить топливо и избавило смотрителей от одной из рутинных обязанностей — зажигания огня с наступлением сумерек. Маяк начал учиться работать сам.

Век электричества и атома

XX век поставил перед маячной службой новую задачу: как заставить сложное электрическое оборудование работать там, где нет и не может быть линий электропередач — на скалистых островах Арктики и Дальнего Востока. Классическое решение — дизель-генератор — было ненадежным. Топливо для него нужно было доставлять короткой арктической навигацией, а в условиях полярной зимы замерзший двигатель мог оставить целый район без навигационных огней. Ситуация требовала принципиально иного подхода.

Таким подходом стали РИТЭГи — радиоизотопные термоэлектрические генераторы. Это было сугубо советское решение, рожденное в эпоху освоения мирного атома. Принцип их работы гениален в своей простоте: внутри прочного металлического корпуса находится капсула с радиоактивным изотопом, чаще всего стронцием-90. В процессе его естественного распада выделяется тепло. Специальные термоэлементы (термопары) преобразуют это тепло напрямую в электричество, без движущихся частей и процессов горения. Одной загрузки хватало на 10-30 лет непрерывной работы.

Для смотрителей заполярных маяков появление РИТЭГа стало настоящим освобождением. Больше не нужно было бесконечно чистить карбюраторы замерзших дизелей, рассчитывать скудный лимит топлива и ночевать в машинном отделении, чтобы вручную заводить агрегат в сорокаградусный мороз. Теперь в домике у башни горела обычная лампочка, а маячный аппарат работал от неиссякаемого атомного «сердца», спрятанного в отдельном железобетонном сооружении в стороне. Маяки Северного морского пути, такие как на мысе Стерлегова или острове Визе, стали полностью автоматическими. Технический персонал появлялся там лишь для планового осмотра раз в несколько лет. Служба смотрителя на таких объектах фактически прекратилась, уступив место монтажникам и дозиметристам.

Однако у медали была и оборотная сторона. РИТЭГи, будучи надежными источниками энергии, несли в себе потенциальную экологическую угрозу, особенно после распада СССР, когда система контроля ослабла. История с маяком на мысе Наварин на Чукотке — яркий тому пример. В 90-е годы, в условиях общего хаоса, охотники за цветным металлом вскрыли защитный корпус одного из брошенных РИТЭГов. Они не знали и не понимали, с чем имеют дело, их интересовала лишь нержавеющая сталь. Этот инцидент, наряду с другими, заставил власти пересмотреть подход к энергоснабжению удаленных объектов. С начала 2000-х годов в России началась масштабная программа по утилизации РИТЭГов и замене их на альтернативные источники.

Там, где атомную «батарейку» сочли излишней или рискованной, вернулись к усовершенствованной классике — системам на основе дизель-генераторов и аккумуляторов. Но это уже были не те капризные агрегаты прошлого. Современные двигатели, работающие по принципу циклической зарядки, включались лишь на несколько часов в сутки, чтобы replenish заряд в мощной банке аккумуляторов. Все остальное время маяк питался от накопленной энергии. Это резко сокращало расход топлива и увеличивало межремонтные интервалы. Подобные гибридные системы и сегодня остаются спасательным кругом для многих труднодоступных маяков, где солнечной энергии недостаточно, а устанавливать РИТЭГ уже нецелесообразно.

Маяк в эпоху GPS

Наступление эры спутниковой навигации — GPS, ГЛОНАСС, Galileo — могло поставить крест на многовековой истории маяков. Зачем нужен луч света, если координаты судна и опасности с точностью до метра отображаются на экране планшета? Однако на практике произошло иное. Маяк не исчез, а органично встроился в новый технологический ландшафт, взяв на себя роль надежного резерва и тактильного подтверждения электронных данных.

Первой и самой значимой внутренней модернизацией стала замена ламп накаливания на светодиодные (LED) излучатели. Это не просто смена лампочки, а принципиально иной подход. Светодиоды потребляют в 5-10 раз меньше энергии, что сделало экономически возможным повсеместное использование солнечных панелей даже в условиях низкой инсоляции русского Севера. Их срок службы достигает 50-100 тысяч часов, то есть до 10 лет непрерывной работы, что сводит к минимуму необходимость в рискованных высадках для замены источника света.
Но главное — они позволяют с микронной точностью программировать любые световые характеристики: длительность вспышки, паузу, группу проблесков, создавая уникальный «оптический паспорт» каждого маяка.

Одновременно маяк обзавелся цифровым двойником, выйдя в эфир. Теперь, помимо света, он постоянно передает радиосигнал Автоматической идентификационной системы (АИС). Каждые несколько секунд в эфир уходит пакет данных, содержащий точные координаты маяка, его название, тип и статус. Эта информация в реальном времени отображается на электронных карт-плоттерах на мостиках всех проходящих судов. Даже в сплошном тумане, когда луч света бессилен, капитан видит на экране четкую метку: «Маяк Канин Нос», и знает свое точное положение относительно него. АИС — это «говорящий» маяк, который не только светит, но и непрерывно докладывает о себе.

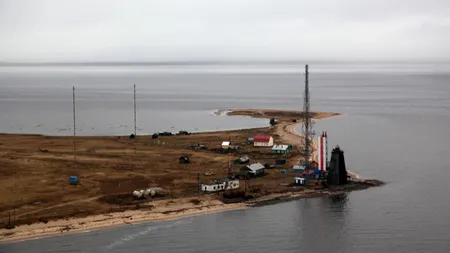

В результате на удаленных мысах и островах сформировался новый тип объекта — гибридный навигационный комплекс. Возьмем, к примеру, маяк на мысе Канин Нос — ключевой ориентир при входе в Белое море с севера. Сегодня это не просто башня с фонарем. Это комплекс, в котором работают:

Для самых экстремальных локаций — удаленных островов в центральной Арктике или точек с месяцами полярной ночи — вопрос надежного и автономного энергоснабжения по-прежнему актуален. Здесь на сцену может вернуться, в новой форме, идея радиоизотопных источников. «Росатом» рассматривает разработку генераторов нового поколения на основе изотопа никель-63. Его ключевое преимущество — «мягкое» бета-излучение, которое полностью поглощается даже тонким корпусом самого устройства, что делает такой РИТЭГ радиационно безопасным. Период полураспада никеля-63 составляет около 100 лет, что теоретически может создать «вечную батарейку» для навигационного оборудования. Если эти планы реализуются, маяки в самых суровых уголках планеты получат практически неиссякаемый и экологически приемлемый источник энергии, гарантирующий их работу на протяжении жизни многих поколений моряков.

Таким образом, современный маяк превратился из простого источника света в многофункциональную автономную станцию, работающую в интересах и навигации, и метеорологии, и безопасности мореплавания. Спутники и электронные карты не отменили его, а, напротив, усилили его ценность, интегрировав в глобальную систему.
