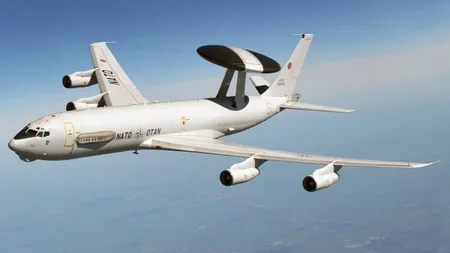

AN/APY-1

Ан­тенна пред­став­ля­ет из се­бя фа­зиро­ван­ную ре­шет­ку — плос­кую вол­но­вод­но-плот­ную ре­шет­ку с быс­трым ска­ниро­вани­ем лу­ча по уг­лу мес­та и ме­хани­чес­ким вра­щени­ем по ази­муту. Вол­но­вод­но-ще­левая ре­шет­ка яв­ля­ет­ся ан­тенной не­резо­нан­сно­го ти­па с ши­рокой по­лосой про­пус­ка­ния. Ан­тенная ре­шет­ка име­ет фор­му вы­тяну­того эл­липса раз­ме­ром 8х1,7 мет­ров. Рас­по­ложе­ние ще­лей в вол­но­воде выб­ра­но та­ким об­ра­зом, что соз­да­ет­ся рас­пре­деле­ние сиг­на­лов, обес­пе­чива­ющее низ­кий уро­вень бо­ковых ле­пес­тков.

Вра­ща­ет­ся при по­мощи гид­равли­чес­ко­го при­вода со ско­ростью 6 обо­ротов в ми­нуту, обес­пе­чивая пе­реме­щение лу­ча по ок­ружнос­ти.

Им­пуль­сно — доп­ле­ров­ское ска­ниро­вание с оп­ре­деле­ни­ем уг­ла мес­та. Се­лек­ция це­лей осу­щест­вля­ет­ся по ско­рос­ти их дви­жения. Для од­нознач­но­го оп­ре­деле­ния рас­сто­яния до це­лые зон­ди­ру­ющие им­пуль­сы из­лу­ча­ют­ся груп­па­ми, с раз­ны­ми час­то­тами пов­то­рения в каж­дой груп­пе. Оп­ре­деле­ние уг­ла мес­та осу­щест­вля­ет­ся по ми­ниму­му из­лу­чения ди­аг­раммы нап­равлен­ности при быс­тром элек­трон­ном ска­ниро­вании лу­ча в вер­ти­каль­ной плос­кости Этот ре­жим да­ет мак­си­маль­ный объ­ем ин­форма­ции, но даль­ность дей­ствия при этом ми­нималь­на.

В тех слу­ча­ях, ког­да об­на­руже­ние от­да­лен­ных це­лей важ­нее, чем зна­ние их вы­соты, ис­поль­зу­ет­ся ре­жим им­пуль­сно-доп­ле­ров­ско­го ска­ниро­вания без оп­ре­деле­ния уг­ла мес­та. При нем от­клю­чено ска­ниро­вание по вер­ти­кали. Ази­мут це­ли оп­ре­деля­ет­ся пу­тем не­од­нократ­но­го ска­ниро­вания и срав­не­ния его ре­зуль­та­тов из раз­ных по­ложе­ний во вре­мени и прос­транс­тве для оп­ре­деле­ния си­лы пи­ково­го уров­ня от­ра­жен­но­го сиг­на­ла.

При за­гори­зон­тном ре­жиме вся энер­гия ра­дара из­лу­ча­ет­ся на мак­си­маль­ную даль­ность без оп­ре­деле­ния уг­ла мес­та . Этот ре­жим поз­во­ля­ет бо­лее эф­фектив­но ис­поль­зо­вать сред­нюю мощ­ность ра­ди­опе­редат­чи­ка , а сжа­тие при­нятых от­ра­жен­ных от це­лей сиг­на­лов с по­мощью спе­ци­аль­ной дис­перси­он­ной ли­нии обес­пе­чива­ет вы­сокое раз­ре­шение стан­ции по даль­нос­ти. РЛС оп­ре­деля­ет толь­ко ази­мут и даль­ность к це­ли, а пе­лен­ги­рова­ние це­ли по уг­лу мес­та не про­из­во­дит­ся. Раз­ре­шение дос­та­точ­но низ­кое.

Ком­би­ниро­ван­ный ре­жим. Ис­поль­зу­ют­ся раз­личные ре­жимы сов­мес­тно­го из­лу­чения с вы­сокой и низ­кой ЧПИ — об­на­руже­ние це­лей на раз­ных рас­сто­яни­ях и вы­сотах осу­щест­вля­ет­ся пу­тем че­редо­вания им­пуль­сно­го и им­пуль­сно-доп­ле­ров­ско­го ре­жимов. Поз­во­ля­ет од­новре­мен­но об­на­ружи­вать и соп­ро­вож­дать це­ли на боль­ших и ма­лых даль­нос­тях и та­ким об­ра­зом бо­лее пол­но ис­поль­зо­вать воз­можнос­ти ра­дара. При этом эки­паж об­на­ружи­ва­ет как воз­душных, так и мор­ских це­лей, и об­на­руже­ние их вне пря­мой ви­димос­ти

Ис­поль­зу­ют для по­ис­ка над­водных це­лей при всех сос­то­яни­ях мор­ской по­вер­хнос­ти

Без ак­тивно­го из­лу­чения , при­нима­ют­ся толь­ко ра­ди­осиг­на­лы РЭЗ це­лей и оп­ре­деля­ют­ся их ко­ор­ди­наты
