AN/TPY-2
Многофункциональная радиолокационная станция производства фирмы "Рэйтеон". Решает задачи обнаружения, сопровождения, идентификации и классификации целей, а также наведения противоракет на цель на начальном участке траектории.
Характеристики
Подробнее
- Диапазон частот8.55 - 10 ГГц
- Носительмобильная РЛС
- Дальность обнаружения (max)1,000 км
- Статус производстваПроизводится
Состав
Подробнее
Пульт управления
В нем находится рабочие места трех операторовфургон с оборудованием управления ФАР
Управление ФАР по углу места в диапазоне 10 — 60° осуществляется электромеханическим способом.Антенна
Площадь апертуры ФАР около 9 м2. Количество элементов — 24000. При боевой работе угол места фиксируется в оптимальном для конкретного случая стрельбы положении. Нижний предел электронного сканирования диаграммы направленности ФАР составляет 4° выше линии горизонта.Полуприцеп для жидкостного охлаждения ФАР
Необходим для нормального функционирования антенныМобильный источник питания
Создан на базе трехфазного электроагрегата мощностью более 1 МВт. В качестве его вариантов рассматривались дизельный или газотурбинный двигатель и электрогенератор. Двигатели обоих типов рассчитаны на длительную непрерывную работу на высотах над уровнем моря до 2,4 км с обеспечением мощности на валу 0,9 — 1,5 МВт при температуре 25° С. Для трехфазного электрогенератора выходная мощность ограничивалась значением 0,3 МВт при вырабатываемом напряжении 2,4-4,16кВ.
Режимы работы
Подробнее
TBM
Терминальный режим с центром управления огнем THAAD для поддержки системы вооружения THAAD. Применяется для обнаружения баллистических ракет при их запускеFBM
Передний режиме с командным постом для командования и управления огнем. Применяется для наведения перехватчиков на боеголовку.

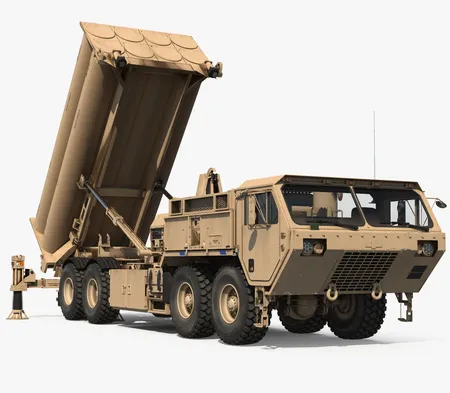

В составе комплекса
