Ходовая часть М1

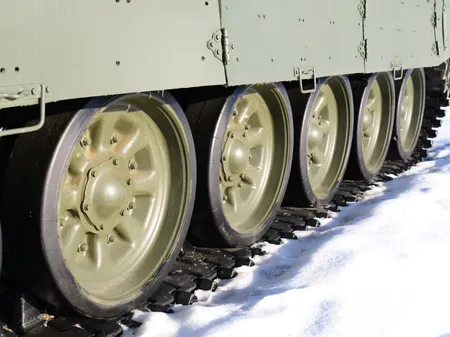

Ходовая часть танка включает по семь опорных катков с внешней амортизацией и два поддерживающих ролика на каждую сторону, торсионную подвеску и гусеницы с резинометаллическим шарниром и резиновыми башмаками. Ширина гусениц — 635 мм, длина опорной поверхности — 4575 мм. Диски опорных катков изготовлены из алюминиевого сплава. Диаметр катков — 635 мм. На первом, втором и седьмом опорных катках установлены лопастные гидравлические амортизаторы.

Пробег оригинальных гусениц Т156 с несъёмными резиновыми башмаками составлял 1100—1300 км, что было намного меньше первоначальных требований в 3200 км. Гусеницы Т156 аналогичны по конструкции гусеницам Т97 танков М60. Новые гусеницы Т158 со съёмными резиновыми башмаками и обрезиненной беговой дорожкой, разработанные Food Machinery Corp Steel Products Division, имеют гарантированный пробег в 3360 км, хотя и тяжелее на 1360 кг.

Ведущие колёса — двурядные со съёмными венцами, число зубьев венца — 11. Ресурс ходовой части — 2—8 тысяч км.
