Машинный зал Цимлянской ГЭС
В машинном зале здания ГЭС размещены четыре вертикальных гидроагрегата с поворотно-лопастными турбинами: три мощностью по 52,5 МВт и один мощностью 50 МВт.
Характеристики
- Основание1952 г.
- Материал стен и перекрытийЖелезобетон
- Сохранность объектаРеставрирован
Состав машинного зала

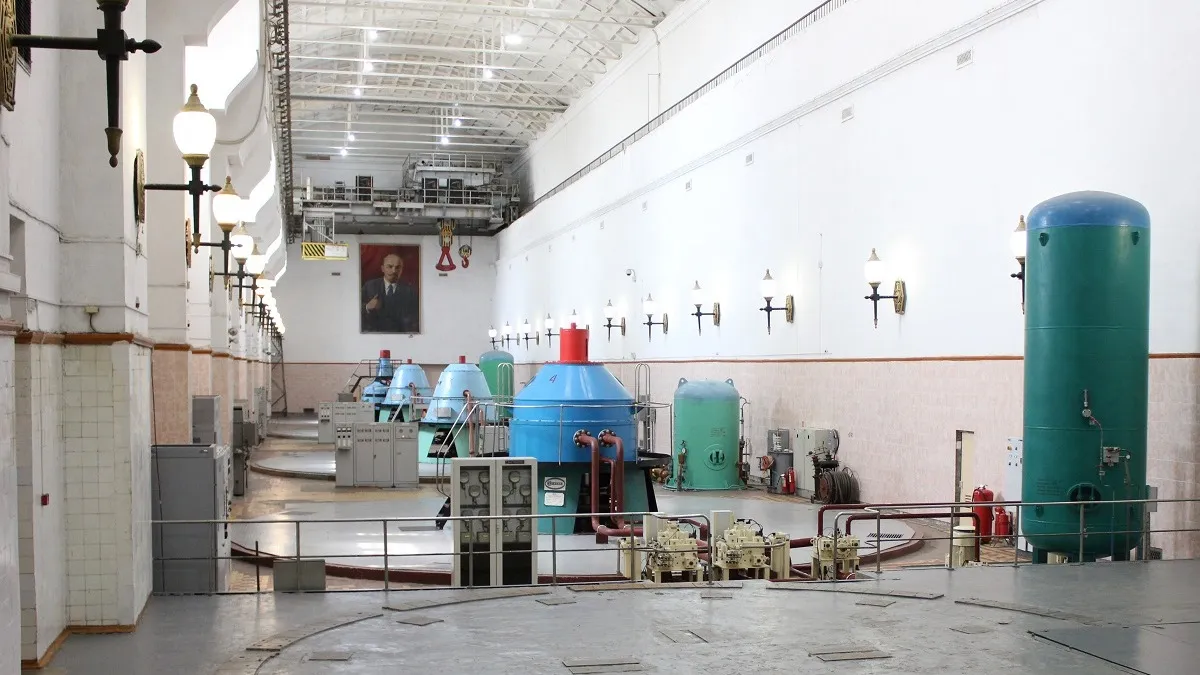

Агрегаты и турбины
Агрегаты мощностью 52,5 МВт оборудованы турбинами ПЛ-30/877-В-660 и ПЛ 495-ВБ-660 работающими на расчётном напоре 22 м. Турбины приводят в действие генераторы СВ 1040/120-68. Агрегат мощностью 50 МВт оборудован турбиной ПЛ 495-ВБ-660 и генератором СВ 1030/120-68.Краны

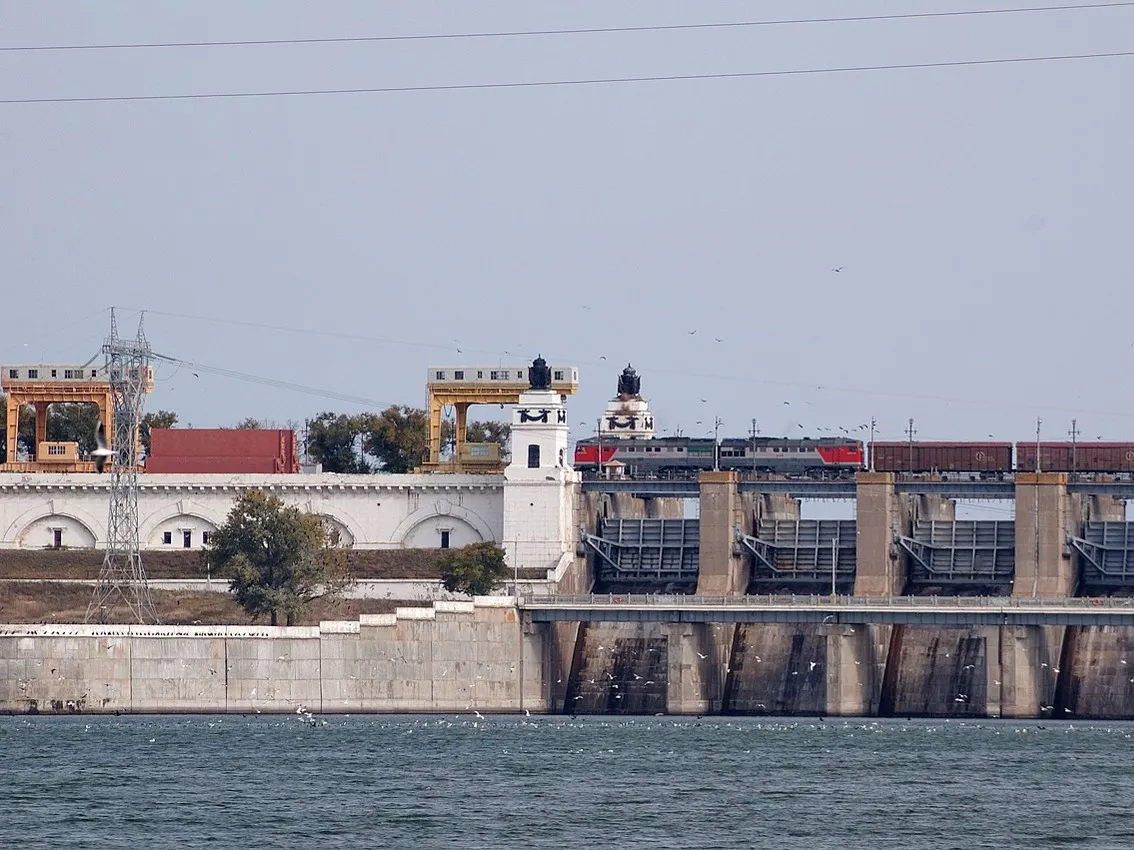

Монтаж и демонтаж гидроагрегатов обеспечивается расположенными в машинном зале двумя мостовыми кранами грузоподъёмностью по 150 т.Решетки

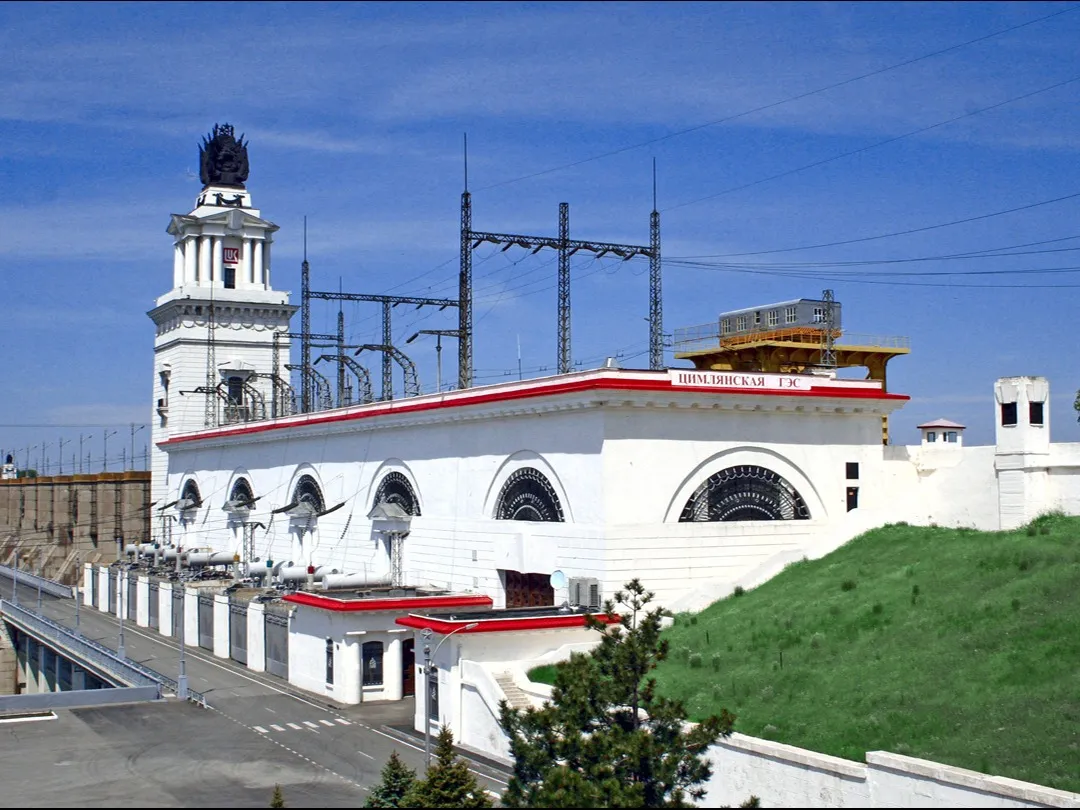

Со стороны верхнего бьефа водозаборные отверстия турбин оборудованы сороудерживающими решётками.Затворы

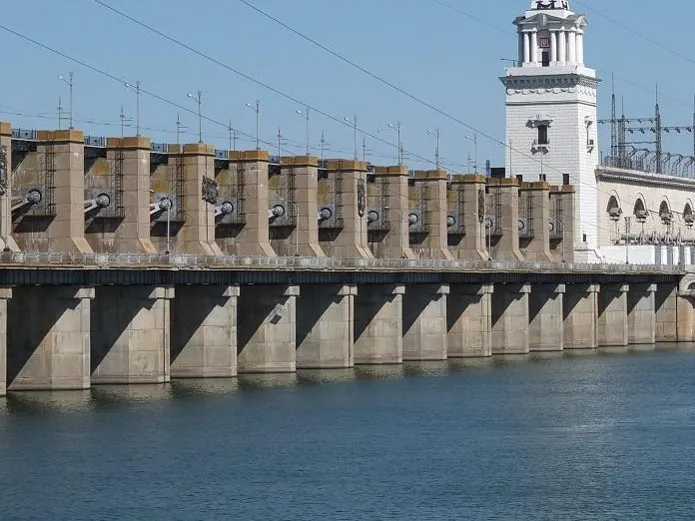

Также отверстия оборудованы плоскими колёсными аварийно-ремонтными затворами и плоскими ремонтными затворами. Оперирование аварийно-ремонтными затворами производится при помощи электролебёдок, а ремонтными затворами и сороудерживающими решётками — при помощи козлового крана.
