Рыбоподъёмник Цимлянской ГЭС

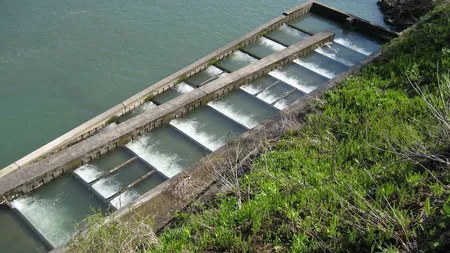

Вход­ной ло­ток дли­ной 110 м и ши­риной 6 м рас­по­ложен в ниж­нем бь­ефе, об­ра­зуя раз­дель­ный пирс меж­ду во­дос­ливной пло­тиной и зда­ни­ем ГЭС. Зав­ле­чение ры­бы в ло­ток про­ис­хо­дит при по­мощи то­ка во­ды, соз­да­ва­емо­го ра­ботой ма­лого гид­ро­аг­ре­гата, вы­ход­ное от­вер­стие от­са­сыва­ющей тру­бы ко­торо­го рас­по­ложе­но на дне лот­ка.

Гид­ро­аг­ре­гат име­ет мощ­ность 4 МВт, сос­то­ит из вер­ти­каль­ной по­ворот­но-ло­пас­тной тур­би­ны ПЛ 495-ВБ-225 и ге­нера­тора ВГС-325/64-24.

Сте­ну ГЭС про­реза­ют пять сег­мен­тных окон, че­тыре из ко­торых офор­мле­ны в ви­де двух­ко­лон­ных пор­ти­ков. Под пя­тым ок­ном рас­по­ложе­ны стель­ные во­рота, от­кры­ва­ющие про­ход внутрь гид­ро­элек­трос­танции.
