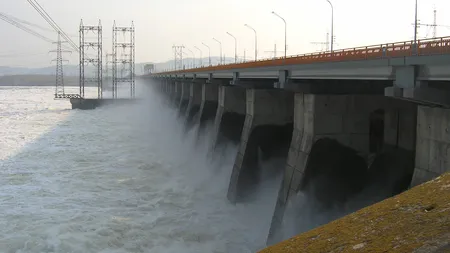

Водосбросная плотина Чебоксарской ГЭС

Пло­тина раз­де­лена на две сек­ции, име­ет 6 про­лётов ши­риной по 20 м. Га­шение энер­гии сбра­сыва­емой во­ды про­ис­хо­дит на во­добое дли­ной 84 м и рис­берме дли­ной 63,4 м.

Про­тиво­филь­тра­ци­он­ные ус­трой­ства пред­став­ле­ны ан­керным по­нуром, дре­нажом и вер­ти­каль­ны­ми раз­гру­зоч­ны­ми сква­жина­ми. Во­дос­брос­ные про­лёты пе­рек­ры­ва­ют­ся плос­ки­ми зат­во­рами.

Про­пус­кная спо­соб­ность во­дос­брос­ной пло­тины сос­тавля­ет 5500 м³/с при нор­маль­ном под­порном уров­не 63 м, 10 400 м³/с при про­пус­ке па­вод­ка ве­ро­ят­ностью 0,1 % и 13 600 м³/с при фор­си­рован­ном под­порном уров­не 69,5 м.
