Здание Чебоксарской ГЭС

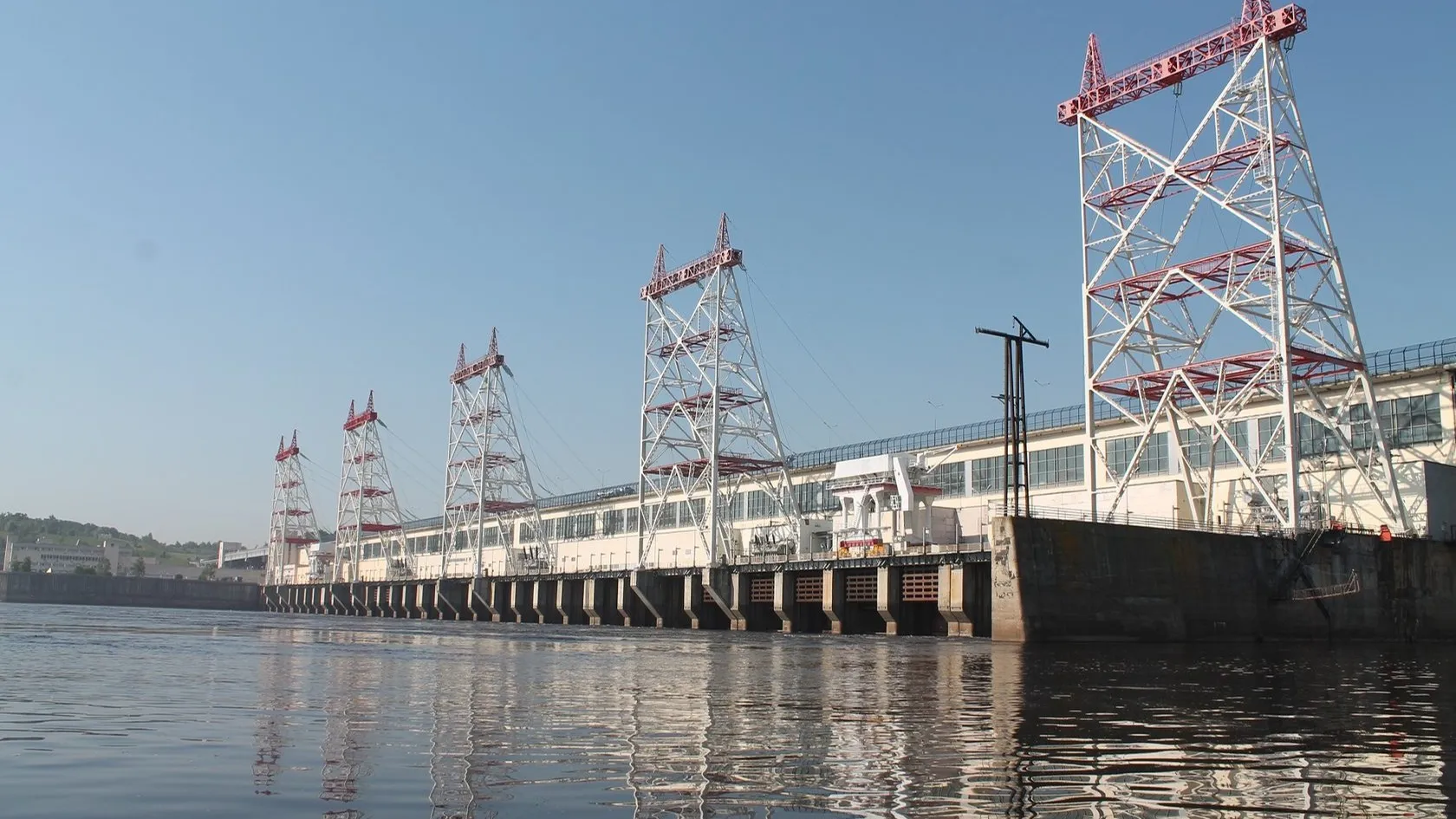

Вы­пол­не­но из мо­нолит­но­го же­лезо­бето­на, раз­де­ля­ет­ся на 9 сек­ций. В каж­дой сек­ции на­ходят­ся по два гид­ро­аг­ре­гата и по два дон­ных диф­фу­зор­ных во­дос­бро­са. Все­го на ГЭС 18 дон­ных во­дос­бро­сов, пе­рек­ры­ва­емых плос­ки­ми ава­рий­но-ре­мон­тны­ми и ре­мон­тны­ми зат­во­рами.

Для опе­риро­вания зат­во­рами со сто­роны вер­хне­го и ниж­не­го бь­ефов име­ют­ся коз­ло­вые кра­ны гру­зоподъ­ём­ностью 225 и 200 т. Га­шение по­тока сбра­сыва­емой во­ды про­ис­хо­дит на рис­берме дли­ной 117 м, за­вер­ша­юща­яся же­лезо­бетон­ной стен­кой вы­сотой 6 м. Про­тиво­филь­тра­ци­он­ная сис­те­ма зда­ния ГЭС вклю­ча­ет в се­бя по­нур и дре­наж.

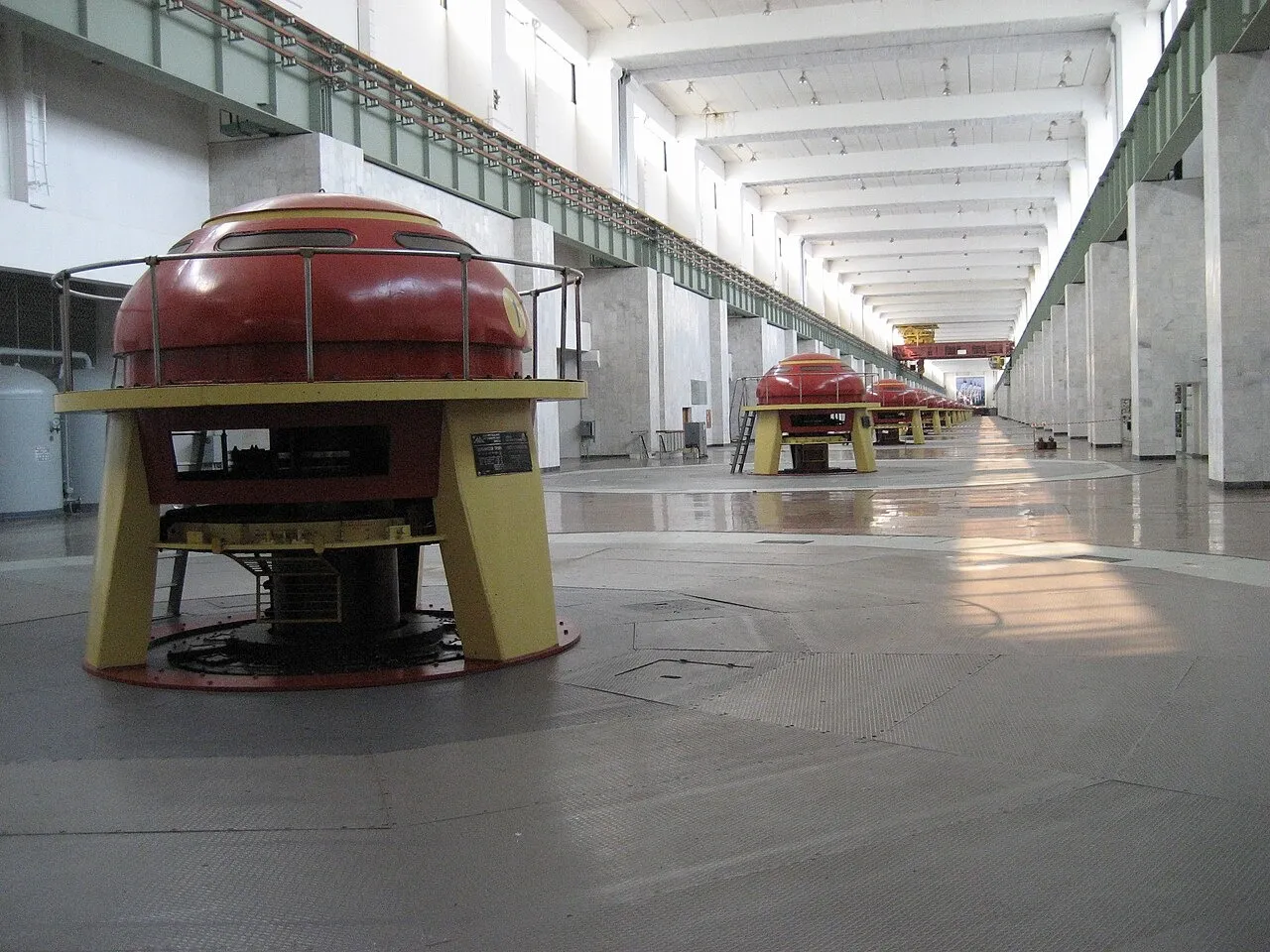

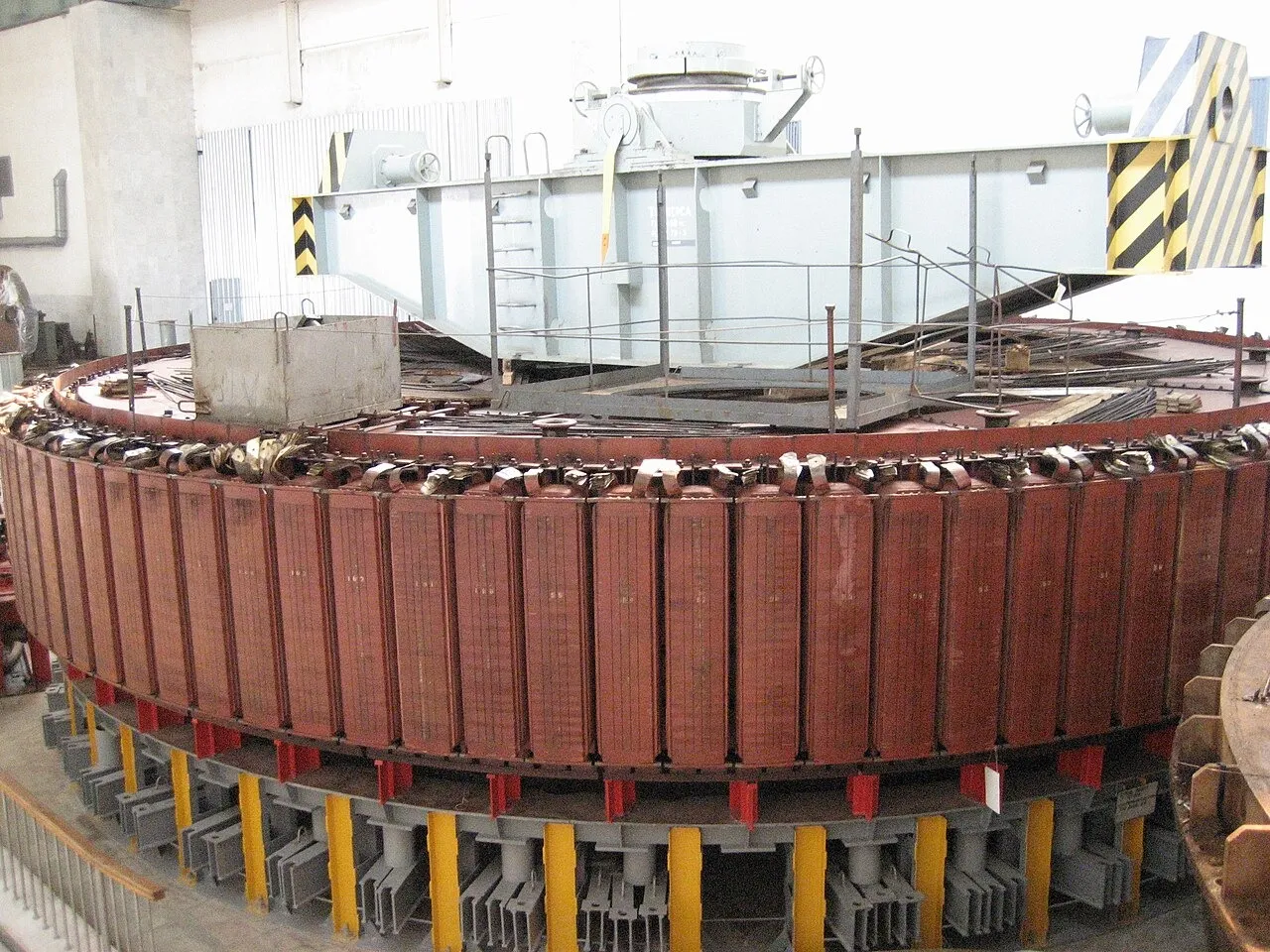

В ма­шин­ном за­ле ГЭС ус­та­нов­ле­ны 18 вер­ти­каль­ных гид­ро­аг­ре­гатов: 17 — мощ­ностью по 78 МВт, 1- мощ­ностью 44 МВт. По конс­трук­ции все гид­ро­аг­ре­гаты иден­тичны. Гид­ро­тур­би­ны при­водят в дей­ствие син­хрон­ные гид­ро­гене­рато­ры зон­тично­го ис­полне­ния. Гид­ро­тур­би­ны стан­ции име­ют эко­логи­чес­ки бе­зопас­ную конс­трук­цию, ис­клю­ча­ющую про­теч­ки мас­ла в во­ду. Сбор­ка/раз­борка гид­ро­аг­ре­гатов про­из­во­дит­ся при по­мощи двух мос­то­вых кра­нов.
