Береговой водосброс Саяно-Шушенской ГЭС

Конструкция для пропуска паводка, введенный в эксплуатацию в 2011 году.

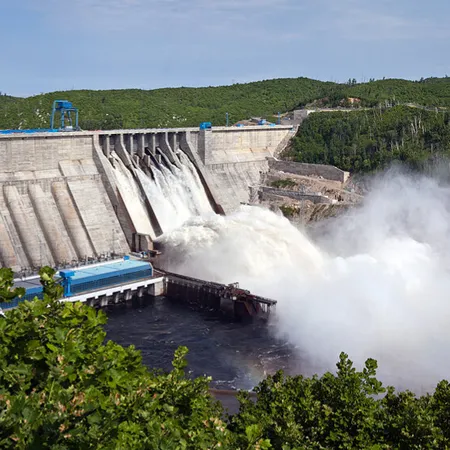

Холостой сброс воды на гидростанции начат в связи с высокой сезонной приточностью к створу плотины и для снижения скорости наполнения водохранилища.

Береговой водосброс

Подробнее
Водоприёмное сооружение

Предназначено для забора воды в водосброс и включает в себя водосливы практического профиля и забральную стенку. Пролёты шириной по 18 м и высотой 8,7 м каждый перекрыты основными сегментными затворами, маневрирование которыми осуществляется гидроприводами, управляемыми с помещения МНУ на входном оголовке берегового водосброса.
Входной оголовок

Служит для организации плавного входа водного потока в два безнапорных туннеля длиной 1130 метров каждый.
Безнапорные туннели

Два туннеля длиной по 1130 м имеют корытообразное сечение 10 × 12 м, скорость воды в туннелях до 22 м/с.
Пятиступенчатый перепад

Представляет собой пять колодцев гашения шириной 100 м и длиной от 55 до 167 м, разделённых водосливными плотинами. Функция перепада заключается в гашении энергии потока воды: максимальные скорости потока на входе в верхний колодец достигают 30 м/с, а на сопряжении с руслом реки уменьшаются до 4 — 5 м/с.
Отводящий канал

Шириной по дну 100 м и длиной по оси около 700 м обеспечивает сопряжение сбрасываемого потока с руслом реки. Пропускная способность берегового водосброса при НПУ составляет 3540 м³/с, при ФПУ — 4000 м³/с. Сооружение может начать пропуск расходов после наполнения водохранилища до отметки 527 м БС. Только при достижении этой отметки может осуществляться транспортирование воды от входного оголовка по двум безнапорным туннелям к перепадным колодцам.
