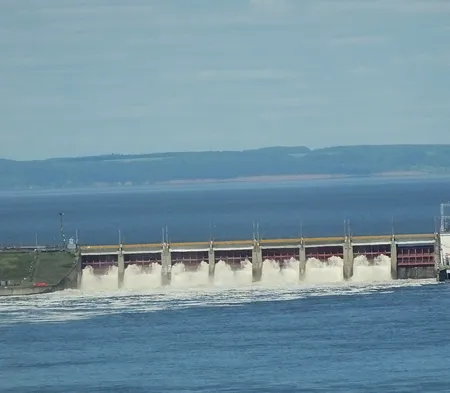

Водосливная плотина Цимлянской ГЭС

Га­шение энер­гии сбра­сыва­емой во­ды про­из­во­дит­ся на во­добой­ной пли­те дли­ной 50 м и тол­щи­ной 4,5 м, на ко­торой рас­по­лага­ют­ся зубья-рас­се­кате­ли, стру­енап­равля­ющие пир­сы и во­добой­ная стен­ка.

За во­добой­ной пли­той рас­по­ложе­на рис­берма дли­ной 280,7 м, вы­пол­ненная из бе­тон­ных плит тол­щи­ной 1,25—2,5 м. На на­чаль­ном учас­тке рис­берма го­ризон­таль­на, да­лее пос­те­пен­но по­нижа­ет­ся и за­кан­чи­ва­ет­ся заг­лублён­ным ков­шом

В те­ле пло­тины ус­тро­ена по­тер­на, слу­жащая так­же для от­во­да филь­тру­ющих­ся че­рез пло­тину дре­наж­ных вод. По­мимо по­тер­ны, про­тиво­филь­тра­ци­он­ные ус­трой­ства пло­тины пред­став­ле­ны по­нуром дли­ной 50 м.
