Здание Чиркейскоя ГЭС

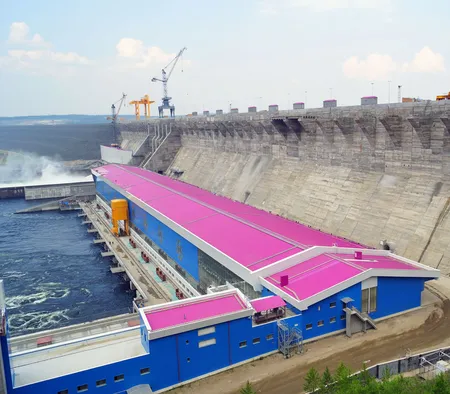

Здание гидроэлектростанции - приплотинного типа, непосредственно примыкает к пробке плотины, имеет длину 60 м и ширину 43,8 м. Подземное здание ГЭС было решено сделать приплотинным из-за сложных геологических условий.
Характеристики
Подробнее
- Основание1963 г.
- Длина60 м
- Ширина43.8 м
- Действующий статусДействующий
- Сохранность объектаСохранился до наших дней
Конструкция
Подробнее
Особенность здания
Является двухрядное расположение гидроагрегатов с двухъярусным расположением отсасывающих труб. Такая компоновка позволила вдвое сократить длину здания, что минимизировало врезку в скальные борта ущелья.Мостовые краны
Машинные залы обслуживаются двумя мостовыми кранами грузоподъёмностью по 320 т, для перемещения которых из одного машинного зала в другой предусмотрена специальная ниша с перекатной тележкой.Агрегаты
В здании ГЭС установлено 4 вертикальных гидроагрегата с радиально-осевыми турбинами РО 230/9896-В-450 и генераторами ВГСФ 930/233-30 мощностью по 250 МВт.Автодорога
Подъезд к зданию ГЭС и пристанционной площадке осуществляется со стороны правого берега по автодороге, включающей в себя транспортный тоннель длиной 785 м и камнезащитную галерею непосредственно у здания ГЭС.
